مقدمه
صنعت خودروسازی جهانی در سالهای اخیر شاهد تحولی عمیق بوده است که با رشد تولید و نگهداری خودروهای الکتریکی (EV) و هیبریدی (HEV) همراه است. این وسایل نقلیه به باتریهای لیتیوم-یون با ولتاژ بالا بین ۳۰۰ تا ۸۰۰ ولت DC مجهزند و همین موضوع، خطرات ایمنی در محیطهای صنعتی مانند خطوط تولید، آزمایشگاههای تست باتری و مراکز خدمات پس از فروش را تغییر داده است.
بنابراین، واحدهای HSE و مهندسی ایمنی باید تمرکز خود را از تهدیدات عمومی به سمت کنترل ریسکهای HV و ایمنی الکتریکی پیشرفته معطوف کنند تا ایمنی کارکنان و فرآیندهای صنعتی تضمین شود.
گذار صنعتی و افزایش خطرات ولتاژ بالا (HV)
در کنار خطرات سنتی مانند آسیبهای مکانیکی و حرارتی، اکنون برقگرفتگی و فلاش قوس الکتریکی (Arc Flash) مهمترین تهدیدات در محیطهای کاری مرتبط با خودروهای الکتریکی محسوب میشوند. آمارها نشان میدهد که اگرچه خودروهای الکتریکی تصادفات کمتری در جاده دارند، خطرات ایمنی الکتریکی در محیط صنعتی مستقل از رانندگی است و نیازمند اقدامات تخصصی مدیریت ریسک ولتاژ بالا (High Voltage Risk Management) است.
تعریف و اهمیت کنترلهای مهندسی ایزولاسیون در ایمنی برق
در محیطهای صنعتی با ولتاژ بالا، کنترلهای مهندسی ایزولاسیون از پایههای اساسی مدیریت ریسک برقگرفتگی محسوب میشوند. کفپوش عایق برق با ایجاد یک لایه دیالکتریک مقاوم، مانع تماس مستقیم بدن انسان با زمین میشوند و احتمال شوک الکتریکی را به حداقل میرسانند.
استفاده درست و نگهداری استاندارد این کفپوشها، بهویژه در صنایع حساس مانند خودروسازی، تضمینکننده ایمنی کارکنان در مجاورت تجهیزات برقدار است. شناخت دقیق عملکرد، الزامات فنی و محدودیتهای این کفپوشها به سازمانها کمک میکند تا محیط کاری ایمن و مطابق با اصول مهندسی ایجاد کنند.
ماهیت خطرات الکتریکی در صنعت خودروسازی و خودروهای الکتریکی (EV)
در محیطهای تولید و تعمیر خودروهای برقی، مواجهه با ولتاژ بالا یکی از اصلیترین تهدیدات ایمنی است. نقاط حساس شامل ایستگاههای مونتاژ باتری، نصب اینورترها و شارژرهای داخلی، و بخشهای تست و تعمیر تخصصی هستند. خطر اصلی، شوک الکتریکی ناشی از تماس مستقیم یا غیرمستقیم با کابلها و پایانههای برقدار است و روشن شدن ناگهانی خودرو میتواند باعث حرکت غیرمنتظره یا فعال شدن سیستمهای داخلی شود.
برای کاهش ریسک، رعایت دستورالعملهای ایمنی مانند قطع کامل انرژی (De-energization) و استفاده از سیستمهای ایزولاسیون مؤثر ضروری است. فرش عایق برق به عنوان یک کنترل مهندسی کلیدی، همراه با تجهیزات حفاظت فردی (PPE) نظیر دستکشهای لاستیکی کلاس 0 یا بالاتر، نقش حیاتی در محافظت از کارکنان دارد و ایمنی در خطوط تولید و تعمیر خودروهای الکتریکی را تضمین میکند

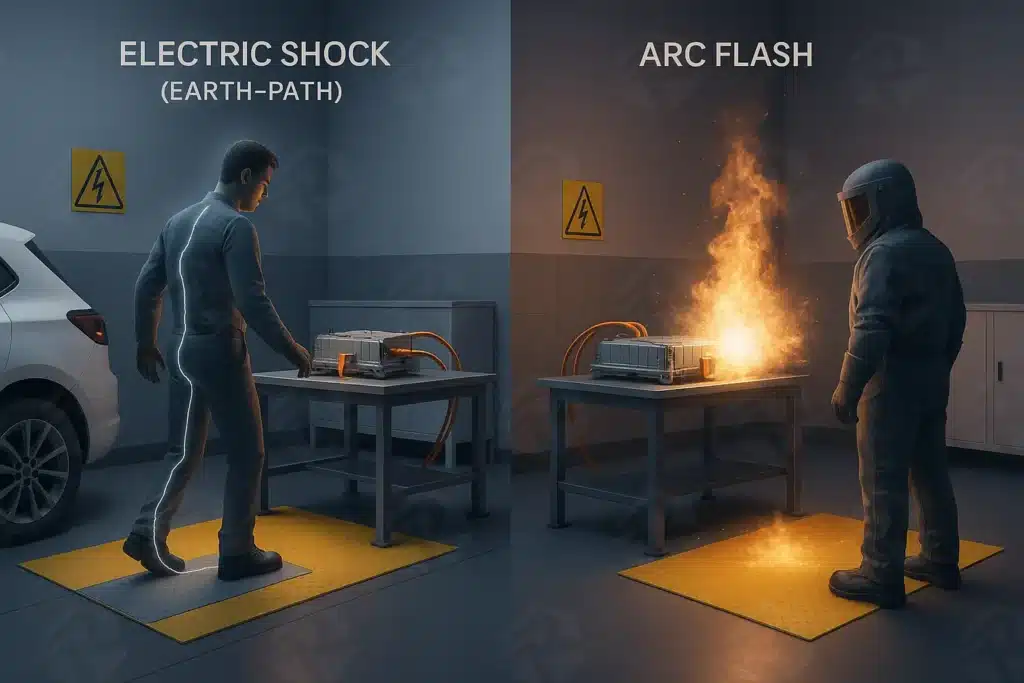

مکانیسمهای اصلی آسیب الکتریکی: تفاوت شوک الکتریکی و فلاش قوس
در مدیریت ریسکهای الکتریکی، درک تفاوت میان شوک الکتریکی و فلاش قوس نقش اساسی دارد.
• شوک الکتریکی (Earth-Path Shock)
شوک الکتریکی زمانی رخ میدهد که بدن انسان در تماس با تجهیزات برقدار، مسیر عبور جریان به زمین را تکمیل کند. در این حالت، کف پوش عایق برق با ایجاد مقاومت دیالکتریک بالا از عبور جریان از طریق بدن جلوگیری کرده و مانع بروز برقگرفتگی میشود. به همین دلیل، استفاده از کفپوشهای ایزوله یکی از پایههای اصلی ایمنی در محیطهای صنعتی محسوب میشود.
• فلاش قوس (Arc Flash) | تمایز حیاتی
فلاش قوس (Arc Flash) یک حادثه الکتریکی متفاوت است که بر اثر تخلیه ناگهانی انرژی بین هادیها یا هادی و زمین ایجاد میشود و با گرمای شدید، فشار انفجاری و پرتاب ذرات مذاب همراه است. برخلاف شوک الکتریکی، این انرژی از طریق هوا منتقل شده و کفپوشهای عایق تأثیری بر کاهش خطرات آن ندارند.
بنابراین، آموزش کارکنان درباره تفاوت کفپوش عایق و تجهیزات حفاظت فردی مقاوم در برابر فلاش قوس (Arc Flash PPE) حیاتی است. تکیه صرف بر کف پوش بدون استفاده از PPE مناسب، میتواند منجر به آسیبهای جدی و سهلانگاری خطرناک شود.
نقش الاستومرها در مکانیسمهای ایزولاسیون و مواد دیالکتریک
کفپوشهای عایق برق با استفاده از مکانیزمهای دیالکتریک طراحی میشوند و کیفیت آنها مستقیماً به جنس مواد سازنده وابسته است. الاستومرها، از جمله لاستیک طبیعی و SBR، نقش حیاتی در ایجاد مانع مقاوم در برابر جریان برق دارند و از ایجاد مسیر رسانا بین تجهیزات و اپراتورها جلوگیری میکنند. برای تضمین ایمنی الکتریکی، این کفپوشها باید از مواد دیالکتریک خالص و بدون ناخالصی تولید شوند. استانداردهای بینالمللی مانند IEC 61111 و ASTM D178 بر استفاده از الاستومرهای باکیفیت تأکید دارند تا عملکرد ایزولاسیون پایدار و مطمئن تضمین شود.
قطع مسیر زمین و مفهوم ولتاژ کاری ایمن
فرش های عایق برق با ایجاد مقاومت بالا بین بدن کاربر و زمین، مسیر عبور جریان برق را قطع کرده و خطر برقگرفتگی را به حداقل میرسانند؛ این ویژگی، اساس مهندسی ایزولاسیون محسوب میشود.
هنگام انتخاب کفپوش عایق برق رولی، ولتاژ کاری ایمن (Maximum Safety Working Voltage) مهمترین شاخص است؛ یعنی بالاترین ولتاژی که کفپوش میتواند در شرایط کاری روزمره بدون خطر محافظت کند. این مقدار باید روی محصول درج شده باشد تا کاربر از سطح ایمنی آگاه باشد. همچنین، ولتاژ کاری ایمن همواره پایینتر از ولتاژ تست دیالکتریک تعیین میشود تا اطمینان کافی از دوام و کارایی طولانیمدت کفپوش حاصل شود.
استانداردهای بینالمللی و انتخاب فنی کف پوش عایق برق
رعایت استانداردهای بینالمللی هنگام انتخاب کفپوشهای عایق برق در صنعت خودروسازی، نقش مهمی در تضمین ایمنی کارکنان و عملکرد تجهیزات ایفا میکند. دو مرجع اصلی در این حوزه، استاندارد ASTM D178 و IEC 61111 هستند که ویژگیهای فنی و طبقهبندی عملکردی کفپوشها را مشخص میکنند.
استاندارد ASTM D178 که در آمریکای شمالی کاربرد دارد، کفپوشها را بر اساس ضخامت و ظرفیت تحمل ولتاژ به چهار کلاس تقسیم میکند؛ هرچه ضخامت بیشتر باشد، مقاومت در برابر ولتاژ بالاتر افزایش مییابد.
در مقابل، استاندارد جهانی IEC 61111:2009 دامنهای گسترده از خصوصیات فنی را پوشش میدهد، از جمله ویژگیهای مکانیکی، ترکیب مواد، کدگذاری رنگی و روشهای تست دقیق و کفپوشها را در پنج کلاس (۰ تا ۴) طبقهبندی میکند.
یکی از مزایای کلیدی پیروی از IEC 61111 برای شرکتهای خودروسازی چندملیتی، استفاده از یک استاندارد واحد ایمنی برق در تمام کارخانههاست که به کاهش پیچیدگی لجستیکی، هماهنگی بهتر سیستمهای ایمنی و مدیریت مؤثر ریسک ولتاژ بالا منجر میشود.
راهکارها و کاربردهای تخصصی در صنایع خودروسازی
• شناسایی نقاط پرخطر و تخصیص کلاس کفپوش
در صنعت خودروسازی، استفاده از کفپوشهای عایق برق یکی از کلیدیترین راهکارهای ایمنی مهندسی به شمار میرود. برای حفاظت مؤثر در برابر شوک الکتریکی، ابتدا باید نقاط پرخطر در خطوط تولید و تعمیرات شناسایی شوند؛ این مناطق معمولاً شامل تماس مستقیم با تجهیزات ولتاژ بالا مانند تابلوهای برق، شارژرها، ایستگاههای تست و باتریهای خودروهای الکتریکی (EV) هستند.
پس از تعیین نواحی پرخطر، انتخاب کفپوش عایق مناسب باید بر اساس حداکثر ولتاژ کاری آن بخش انجام شود تا ایمنی کارکنان و انطباق با استانداردهای صنعتی تضمین گردد. حتی در محیطهای تخصصی و پرریسک مانند مسابقات Formula E نیز تشک عایق برق بهعنوان یک راهکار ایمنی اثربخش مورد استفاده قرار میگیرند، که نشاندهنده عملکرد بالای آنها در مواجهه با نوسانات شدید ولتاژ است.
| نقطه پرخطر (Hazard Zone) | نوع فعالیت/ولتاژ نمونه | کلاس عایق پیشنهادی (حداقل) | توجیه فنی |
|---|---|---|---|
ایستگاه مونتاژ نهایی باتری (HV) | اتصال و تست بسته باتری (800V D.C) | Class 1 | پوشش ریسک برقگرفتگی ناشی از خطای انسانی در حین اتصال نهایی با حاشیه ایمنی بالا. |
اتاق تست و دِشارژ باتری | ولتاژهای تست و تخلیه بالا | Class 2 | پوشش ولتاژهای بالاتر تست یا احتمال بروز خطا در سیستمهای تست و نیاز به حاشیه ایمنی بالاتر. |
اطراف تابلوی برق اصلی (سوئیچگیرهای اصلی) | ولتاژ شبکه کارخانه ممکن است تا 35 کیلو ولت باشد. | Class 3 یا Class 4 | پوشش ولتاژهای بالاتر تست یا احتمال بروز خطا در سیستمهای تست و نیاز به حاشیه ایمنی بالاتر. |
• دستورالعملهای نصب و شرایط محیطی عملیاتی
عملکرد و دوام کفپوش عایق برق به کیفیت نصب و شرایط محیطی وابسته است. نصب صحیح این کفپوشها باید روی سطح صاف، تمیز و عاری از هرگونه آلودگی فیزیکی یا شیمیایی انجام شود تا ساختار عایق آسیب نبیند. در محیطهای صنعتی مانند کارخانههای خودروسازی، کنترل دما برای حفظ پایداری دیالکتریک اهمیت بالایی دارد. تماس با روغنها، حلالها و مواد شیمیایی میتواند مقاومت الکتریکی کفپوش را کاهش دهد. شستوشوی منظم با آب و صابون ملایم و خشک کردن کامل آن، سادهترین روش برای افزایش عمر مفید و حفظ خاصیت عایقی است. رعایت این نکات ایمنی، خطرات برقگرفتگی را کاهش داده و کارایی کفپوش را در طول زمان حفظ میکند.
• کفپوش به عنوان یک لایه در برنامه جامع ایمنی (Stacked Safety Program)
فرش های عایق برق نقش مهمی در کاهش خطر برقگرفتگی دارند و با جلوگیری از عبور جریان به زمین، ایمنی کارکنان در محیطهای الکتریکی را افزایش میدهند. با این حال، این کفپوشها به تنهایی کافی نیستند و باید در چارچوب یک برنامه ایمنی چندلایه مورد استفاده قرار گیرند. اجرای کنترلهای مدیریتی مانند صدور مجوز کار ایمن، رعایت روشهای عملیاتی استاندارد و استفاده از تجهیزات حفاظت فردی مقاوم در برابر فلاش قوس، همراه با قطع انرژی تجهیزات و بهکارگیری سایر کنترلهای مهندسی تکمیلی، بخشهای مکمل یک سیستم ایمنی مؤثر هستند. هدف نهایی، مدیریت کامل ریسکهای الکتریکی در تمام مسیرهای بالقوه آسیب است، در حالی که کفپوش عایق برق وظیفه اصلی خود یعنی ایزولاسیون ایمن سطح زمین را انجام میدهد.
• الزامات نگهداری، بازرسی و آزمون جهت تضمین کارایی بلندمدت
بازرسی منظم و آزمون دورهای کفپوشهای عایق برق از ضروریات حفظ ایمنی و کارایی بلندمدت آنها است. این کفپوشها به دلیل مواجهه با عوامل محیطی مانند رطوبت، تغییرات دما و فشار مکانیکی ممکن است عملکرد عایقکاری خود را از دست بدهند. با انجام تستهای ولتاژ و بررسیهای دورهای، آسیبهای احتمالی شناسایی شده و سطح ایمنی استاندارد حفظ میشود، در نتیجه خطر برقگرفتگی کاهش مییابد.
| فعالیت نگهداری | توصیه اصلی | دوره بررسی |
|---|---|---|
بازرسی چشمی قبل از استفاده | فقط برای کفپوش های کلاس صفر بررسی پارگی، سوراخ، ترک، یا آلودگی (به ویژه مواد شیمیایی) | قبل از هر بار استفاده |
آزمون دیالکتریک دورهای | تست ولتاژ بالا برای تأیید سطح عایقبندی | ۱۲ ماه یکبار |
دمای ذخیرهسازی ایدهآل | دور از نور مستقیم خورشید یا حرارت بیش از حد | ثابت نگه داشتن بین °۱۰ تا °۲۱ سانتی گراد |
شرایط تمیزکاری | شستشو با آب و صابون ملایم و خشک کردن کامل (اجتناب از مواد شیمیایی) | در صورت کثیف شدن |
مطالعات موردی | دادههای اثربخشی در صنعت خودروسازی
تحقیقات در صنعت خودروسازی نشان میدهد که کفپوشهای عایق برق استاندارد نقش کلیدی در کاهش خطرات ناشی از اتصال زمین و شوک الکتریکی دارند. دادههای کارخانههای تولید خودروهای برقی در آمریکای شمالی نشان میدهد تجهیز خطوط تولید با کفپوشهای مطابق ASTM D178 و انجام تست و نگهداری دورهای، تا ۴۰٪ کاهش حوادث الکتریکی جدی را در مقایسه با استفاده صرف از تجهیزات حفاظت فردی (PPE) یا روشهای LOTO به همراه داشته است.
در گیگافکتوریهای تولید باتری خودروهای الکتریکی، نصب کفپوش کلاس ۳ (تا ولتاژ ۲۶ کیلوولت) باعث کاهش چشم گیر حوادث نزدیک به شوک (Near-Miss) طی دو سال شده است. این آمار نشان میدهد که کفپوشهای عایق برق بهعنوان یک کنترل مهندسی مؤثر و پایدار میتوانند خطاهای انسانی و مسیرهای نشتی جریان را به حداقل برسانند.
شرکت پایاپوشش رایان با سابقهای درخشان در تامین کفپوشهای عایق برق کلاس صفر تا چهار، افتخار همکاری با شرکتهای معتبر معین خودرو، مدیران خودرو و ایرانیان صنعت خودرو وارنا را دارد. تجربه و کیفیت بالای ما، محیطهای صنعتی ایمن و استاندارد را برای مشتریان تضمین میکند.
توصیههای کلیدی برای تدوین SOP در محیطهای خودروسازی
برای تضمین ایمنی حداکثری در بخشهای ولتاژ بالا صنعت خودروسازی، رویه استاندارد عملیاتی (Standard operating procedure) می تواند شامل راهکارهای زیر باشند:
• ارزیابی ریسک و انتخاب کفپوش عایق برق مناسب
تمام نواحی ولتاژ بالا باید با دقت بررسی و حداکثر ولتاژ کاری تعیین شود. کفپوش عایق باید حداقل یک کلاس بالاتر از نیاز فعلی انتخاب شود تا حاشیه ایمنی کافی ایجاد گردد. استاندارد IEC 61111:2009 میتواند معیار مناسبی برای انتخاب کلاس کفپوش باشد.
• ترکیب فرش عایق برق با تجهیزات حفاظت فردی و سیستمهای ایزولاسیون
کفپوش عایق برق تنها یک لایه حفاظتی است و باید همراه با تجهیزات حفاظت فردی (PPE) مانند دستکشهای لاستیکی سنگین Class 0 یا بالاتر استفاده شود. این ترکیب، ایمنی کارکنان را در برابر برقگرفتگی به شکل مؤثری افزایش میدهد.
• آموزش محدودیتها و خطرات
کارکنان باید تفاوت بین حفاظت در برابر شوک الکتریکی و حفاظت در برابر فلاش قوس (Arc Flash) را بدانند. کف پوش عایق برق در برابر حرارت تابشی و موج انفجاری فلاش قوس محافظت نمیکند؛ بنابراین استفاده از لباسها و پوششهای Arc-Rated PPE ضروری است. این آموزش مانع اعتماد بیش از حد و کاهش سهلانگاری در محیطهای پرخطر میشود.
جمعبندی
با رشد روزافزون تولید و تعمیر خودروهای الکتریکی، محیطهای کاری در صنعت خودروسازی با خطرات جدی ناشی از ولتاژ بالا روبهرو شدهاند. کفپوشهای عایق برق بهعنوان راهکار ایمنی مهندسی کلیدی، مانع انتقال جریان به زمین شده و خطر شوک الکتریکی را در مناطق عملیاتی به حداقل میرسانند.
برای بهرهوری حداکثری از فرش های عایق برق، دو عامل حیاتی هستند:
- انتخاب صحیح کلاس ولتاژ متناسب با بیشینه ولتاژ کاری محیط و بر اساس استانداردهای بینالمللی مانند ASTM D178 یا IEC 61111.
- نگهداری و بازرسی منظم شامل تستهای دیالکتریک دورهای (حداقل سالی یکبار برای کلاسهای ولتاژ بالا).
عدم رعایت این اصول ممکن است باعث فرسایش فیزیکی یا شیمیایی کف پوش و کاهش ناگهانی خاصیت عایقی آن شود؛ موضوعی که امنیت کارکنان خطوط تولید و تعمیرگاهها را به خطر میاندازد.
چشمانداز ایمنی و چالشهای پیشرو در صنعت خودروهای الکتریکی (EV)
با رشد فناوری در خودروهای الکتریکی، بستههای باتری نسلهای آینده احتمالاً به ولتاژهای بالاتر از ۸۰۰ ولت خواهند رسید. این تغییر نیازمند استفاده از کفپوشهای با مقاومت عایقی بالاتر و ارتقای پروتکلهای تست و بازرسی دورهای است. برای حفظ ایمنی کارکنان، مدیریت صنعت خودروسازی باید استانداردهای حفاظتی را همگام با قابلیتهای کفپوشها و سایر کنترلهای مهندسی بهروزرسانی کند تا محافظت کامل در برابر خطرات ولتاژ بالا تضمین شود.
سوالات متداول در رابطه با کفپوش عایق برق و صنعت خودروسازی
فرش عایق برق یک لایه محافظتی است که از عبور جریان برق از بدن به زمین جلوگیری میکند و ایمنی کارکنان در خطوط تولید و تعمیر خودروهای برقی و هیبریدی را تضمین میکند.
شوک الکتریکی زمانی رخ میدهد که بدن با تجهیزات برقدار تماس مستقیم پیدا کند، اما فلاش قوس ناشی از تخلیه ناگهانی انرژی بین هادیهاست و کفپوش عایق نقش محافظتی در آن ندارد.
انتخاب کلاس کفپوش بر اساس حداکثر ولتاژ کاری محیط و استانداردهای بینالمللی IEC 61111 و ASTM D178 انجام میشود تا حاشیه ایمنی کافی برای کارکنان فراهم گردد.
شامل بازرسی، تمیزکاری با آب و صابون، خشککردن کامل و آزمون دورهای ولتاژ است تا عملکرد ایزولاسیون و ایمنی طولانیمدت حفظ شود.
خیر، کفپوش عایق تنها یک لایه حفاظتی است و باید همراه با دستکشهای عایق، تجهیزات PPE مقاوم در برابر Arc Flash و پروتکلهای قطع انرژی (De-energization) استفاده شود.
