مقدمه
در محیطهای صنعتی، بهویژه آنهایی که با برق و الکترونیک سروکار دارند، انتخاب صحیح کفپوش مناسب نقشی حیاتی در تأمین ایمنی پرسنل و حفاظت از تجهیزات حساس ایفا میکند. دو دسته مهم از کفپوشها که در این زمینه مطرح میشوند، کفپوشهای آنتیاستاتیک (ESD) و کفپوشهای عایق برق هستند. با وجود شباهت ظاهری احتمالی، این دو نوع کفپوش دارای تفاوتهای بنیادین در خواص الکتریکی، کاربردها، و استانداردهای مرتبط هستند. درک این تفاوتها نه تنها برای انتخاب درست محصول، بلکه برای رعایت الزامات ایمنی و جلوگیری از حوادث ناگوار، امری ضروری تلقی میشود. این مقاله به بررسی دلایل اهمیت این تمایز و پیامدهای احتمالی نادیده گرفتن آنها میپردازد
چرا استفاده از کفپوش انتی استاتیک در اتاق برق ولتاژ بالا ایمن نیست؟
استفاده از کفپوش آنتیاستاتیک (ESD) دراتاق برق ولتاژ بالا از نظر ایمنی توصیه نمیشود، چون هدف و رفتار الکتریکی این نوع کفپوشها با شرایط خطرناک ولتاژ بالا سازگار نیست. دلیلهای اصلی به شرح زیر می باشد:
کفپوش آنتیاستاتیک عمداً رسانا می باشد. ESD Flooring Mat دارای مقاومت الکتریکی کنترلشده است (معمولاً حدود 106 تا 109 اهم به این معنا که بار الکتریکی بدن یا اشیاء را به زمین هدایت کند. در محیط ولتاژ بالا، این ویژگی میتواند مسیر جریان ناخواسته ایجاد کند.
در صورت خطا، جریان از بدن عبور میکند. اگر اپراتور در تماس یا نزدیکی یک نقطه ولتاژ بالا قرار بگیرد و سطح زیر پای او رسانا باشد، انسان بخشی از مسیر عبور جریان به زمین میشود. این خطر شوک شدید یا حتی مرگ را افزایش میدهد.
در اتاقهای ولتاژ بالا نیاز به کفپوش عایق برق با مقاومت بسیار بالا مانند کفپوش های کلاس 3 (26500 ولت) و کلاس 4 (36000 ولت) است . کفپوش مناسب ولتاژ های بالا HV معمولاً عایق کامل است، با مقاومت بسیار بالا باعث میشود حتی در صورت تماس تصادفی، جریانی از طریق پا به زمین بر قرار نشود.
تفاوت کفپوش آنتیاستاتیک و کفپوش عایق برق
کفپوشهای صنعتی، بهویژه در محیطهای مرتبط با برق و الکترونیک، نقش تعیینکنندهای در ارتقای ایمنی و عملکرد تجهیزات دارند. آنتیاستاتیک (ESD) و کفپوش عایق برق اگرچه ممکن است از نظر ظاهری مشابه به نظر برسند، اما از نظر ماهیت الکتریکی، ساختار و هدف کاربردی کاملاً متفاوت هستند. شناخت دقیق تفاوتهای آنها برای انتخاب صحیح در محیطهای صنعتی جهت ارتقای ایمنی برق و بهویژه فضاهای حساس حیاتی است.
• ماهیت الکتریکی و رفتار هدایتی
اصلیترین تمایز میان کفپوش آنتیاستاتیک و عایق برق به ویژگیهای الکتریکی آنها بازمیگردد. کفپوش آنتیاستاتیک دارای مقاومت الکتریکی کنترلشده و نسبتاً پایین است.این ویژگی باعث میشود بارهای الکترواستاتیک تجمعیافته در بدن یا تجهیزات بهصورت تدریجی و ایمن به زمین تخلیه شوند. وﻗﻮع اﯾﻦ ﭘﺪﯾﺪهﻫﺎ ﺑﺎﻋﺚ ﻣﯽﺷﻮد ﮐﻪ ﮐﻒﭘﻮشِ آﻧﺘﯽاﺳﺘﺎﺗﯿﮏ در ﮐﺴﺮي از ﺛﺎﻧﯿﻪ ﺗﻐﯿﯿﺮ ﻣﺎﻫﯿﺖ داده و ﺑﻪ ﯾﮏ ﻣﺴﯿﺮ ﮐﺎﻣﻼً رﺳﺎﻧﺎ و ﻣﺆﺛﺮ ﺑﻪ ﺳﻤﺖ ﺷﺒﮑﻪ زﻣﯿﻦ ﺗﺒﺪﯾﻞ ﺷﻮد. اﯾﻦ اﻣﺮ، ﺟﺮﯾﺎن اﻟﮑﺘﺮﯾﮑﯽِ ﮐﺸﻨﺪهاي را ﻣﺴﺘﻘﯿﻤﺎً از ﺑﺪن ﻓﺮد ﺑﻪ ﺳﻤﺖ زﻣﯿﻦ ﻫﺪاﯾﺖ ﻣﯽﮐﻨﺪ. ﻟﺬا اﺗﮑﺎ ﺑﻪ ﮐﻒﭘﻮشﻫﺎي آﻧﺘﯽاﺳﺘﺎﺗﯿﮏ در اﺗﺎق ﺑﺮق، ﺧﻄﺎي ﻣﺤﺾ ﻣﻬﻨﺪﺳﯽ ایمنی (HSE) ﻣﺤﺴﻮب ﻣﯽﮔﺮدد. در مقابل، کفپوش عایق برق بهگونهای طراحی شده که مقاومت بسیار بالایی، اغلب بالاتر از 1012 اهم، داشته باشد و از عبور هرگونه جریان الکتریکی جلوگیری کند. این تفاوت در ماهیت الکتریکی، دو کفپوش را در دو طیف کاملاً مجزا قرار میدهد: کفپوش آنتی استاتیک رسانای کنترلشده و کفپوش عایق برق غیر رسانا می باشد.
• هدف کاربرد
این دو کفپوش برای پاسخ به نیازهای کاملاً متفاوت توسعه یافتهاند. کفپوش آنتیاستاتیک در محیطهایی استفاده میشود که وجود بار الکترواستاتیک میتواند به تجهیزات حساس آسیب رساند، از جمله کارگاههای مونتاژ قطعات الکترونیکی، آزمایشگاهها و اتاقهای سرور. در این فضاها، کنترل الکتریسیته ساکن اولویت اصلی است. در سوی دیگر، کفپوش عایق برق برای محیطهایی طراحی شده که خطر تماس با ولتاژهای بالا وجود دارد، مانند پستهای برق، اتاقهای تابلو برق، اتاقهای ولتاژ ضعیف فلوتاسیون (Flotation, LV Room) در صنعت مس، سنگشکن ها (Crusher)، بخش Tailing & DeWatering که در ولتاژ 400 ولت، فعالیت دارند. اتاقهای فشار متوسط و قوی و واحدهای نگهداری تجهیزات HV. هدف اصلی در این محیطها حفاظت از اپراتور در برابر شوک الکتریکی است.
• رفتار در هنگام تماس با ولتاژ بالا
ویژگی کلیدی و تعیینکننده دیگر، نحوه رفتار این کفپوشها در مواجهه با ولتاژ بالا است. کفپوش آنتیاستاتیک به دلیل داشتن مقاومت کم، میتواند مسیر عبور جریان از بدن به زمین را تکمیل کند و در نتیجه خطر شوک الکتریکی را افزایش دهد. این موضوع استفاده از آن را در اتاقهای برق ولتاژ بالا بهشدت محدود میکند. کفپوش عایق برق به دلیل مقاومت بسیار زیاد، مانع عبور جریان شده و یک لایه محافظتی مؤثر در برابر تماسهای ناخواسته یا تصادفی با تجهیزات برق ایجاد میکند.
• ساختار و مواد تشکیلدهنده
کفپوشهای آنتیاستاتیک غالباً از PVC یا اپوکسیهایی تشکیل میشوند که دارای الیاف کربن یا افزودنیهای رسانا هستند تا هدایت الکتریکی یکنواختی ایجاد شود. در مقابل، کفپوشهای عایق برق از مواد PVC با ضخامت بالا و لایههای مقاومکننده تهیه میشوند و استانداردهای سختگیرانهای در زمینه تحمل ولتاژهای مختلف را پشت سر میگذارند.
• استانداردهای آزمون و تأییدیهها
از نظر استانداردسازی نیز تفاوتها چشمگیر است. کفپوش آنتیاستاتیک مطابق استانداردهای ESD مانند: اﺳﺘﺎﻧﺪارد ﻣﺮﺟﻊ ﺣﻔﺎﻇﺖ اﻟﮑﺘﺮواﺳﺘﺎﺗﯿﮏ (61340-5-1 IEC)، ANSI/ESD S20.20 مورد آزمون قرار میگیرد که بر اندازهگیری مقاومت سطحی و سرعت تخلیه بار تمرکز دارد. کفپوش عایق برق مطابق استانداردهایی بین المللی مانند IEC 61111 یا ASTM D178 آزمون میشود که شامل تستهای تحمل ولتاژ است.
استفاده از کفپوش آنتیاستاتیک در اتاق برق، علیرغم حضور تجهیزات الکترونیکی قدرت (مانند درایوها و UPS) که دارای بردهای کنترلی حساس هستند، به دلایل ایمنی و عملیاتی که در ادامه متن اشاره شده است، فاقد توجیه است.
اصول ایمنی در تعمیرات تجهیزات الکترونیک قدرت و زیرساخت ESD
• حفاظت فیزیکی
بردهای حساس در حین عملکرد عادی، درون محفظههای فلزی ارت شده تابلوها قرار میگیرند. این ساختار فلزی مانند یک “قفس فارادی” عمل کرده و قطعات را در برابر هرگونه میدان الکترواستاتیک محیطی محافظت مینماید. بنابراین، نیاز به کفپوش آنتیاستاتیک برای حفاظت الکترواستاتیک، اضافی و غیرضروری است.
• خطر مرگبار لینک DC
تجهیزات VFD و UPS دارای لینکهای جریان مستقیم (DC Bus) با ولتاژهای بسیار خطرناک (اغلب بالای ۶۰۰ ولت DC) و بانکهای باتری هستند. خطر برقگرفتگی با جریان DC بسیار بالاتر از AC است، که این امر ضرورت استفاده از کفپوشهای عایق ضخیم لاستیکی در مقابل این تابلوها را حیاتیتر میسازد. کفپوش آنتیاستاتیک، خاصیت عایقی لازم را برای محافظت در برابر ولتاژهای بالای DC فراهم نمیکند.
• نادر بودن تعمیرات در محل و الزام حضور ناظر
دسترسی مستقیم به قطعات لخت و انجام تعمیرات در سطح برد در محیط اتاق برق به ندرت اتفاق میافتد. رویه استاندارد در سایت، تعویض ماژولار قطعات معیوب است. علاوه بر این، باز کردن محفظه و مداخله در این تجهیزات نیازمند تخصص فنی بالایی بوده و منحصراً توسط ناظر مجاز سازنده، که دارای پروتکلهای عملیاتی مشخصی است، انجام میشود.
• کیتهای سیار
در موارد استثنایی که نیاز به مداخله مستقیم بر روی برد در محل باشد، تکنسین پس از اجرای کامل فرآیند قفل کردن و برچسبگذاری (LOTO)، یک منطقه حفاظت شده موقت ایجاد میکند. استفاده از یک کیت پرتابل، شامل مت کوچک و مچبند مجهز به مقاومت ایمنی ۱ مگااهم که مستقیماً به شاسی فلزی تابلو متصل میشود، برای همپتانسیلسازی ایمن قطعات، کاملاً کفایت میکند. این کیتها فضای کمتری اشغال کرده و نیازی به پوشش کل کف اتاق برق با کفپوش آنتیاستاتیک را مرتفع میسازند.
جمع بندی

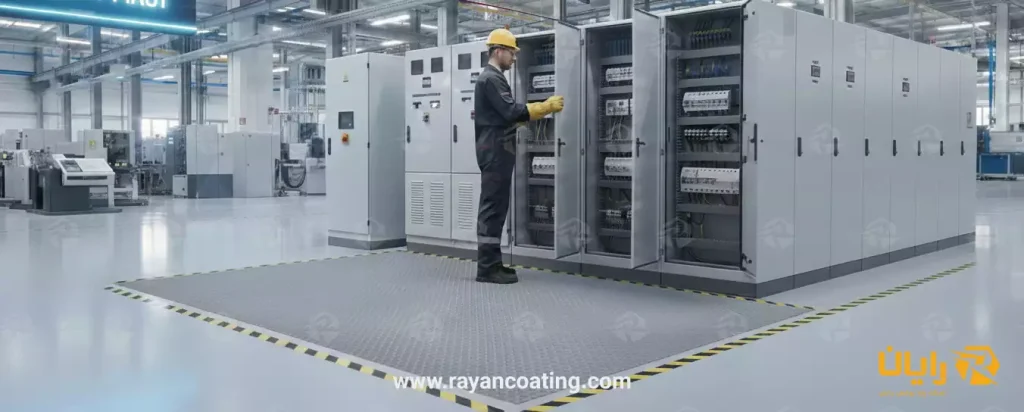

با توجه به ماهیت و هدفهای کاملاً متفاوت، انتخاب اشتباه میان این دو نوع کفپوش میتواند منجر به خطرات جدی شود. کفپوش آنتیاستاتیک برای محیطهای الکترونیکی حساس به الکتریسیته ساکن مناسب است، در حالی که کفپوش عایق برق تنها گزینه ایمن برای محیطهای مرتبط با ولتاژ بالا به شمار میآید. بنابراین، تشخیص صحیح نیاز محیط و تطبیق آن با نوع کفپوش، نقشی اساسی در ارتقای ایمنی و کارایی محیطهای صنعتی دارد. با توجه به تقدّم ایمنی جان انسان بر حفاظت تجهیزات، استفاده از کفپوشهای آنتیاستاتیک در تمام بخشهای اتاق برق توصیه نمی شود. توصیه می شود در محدوده مقابل تابلوهای برق حتماً از فرش عایق برق مطابق استاندارد IEC 61111 نیز بهره گرفته شود.
شرکت پایا پوشش رایان با تکیه بر دانش فنی و تجربه همکاری در پروژه های صنعتی، راهکارهایی تخصصی در زمینه کفپوش عایق برق، کفپوشهای آنتیاستاتیک و ضدلغزش، عایقهای نسوز و پوششهای ضدخوردگی برای صنایع مانند: نفت و گاز، مس و… ارائه میدهد. جهت دریافت مشاوره با کارشناسان ما در تماس باشید.
