مقدمه
صنایع معدنی بهویژه صنعت مس، از جمله محیطهایی هستند که در آن تجهیزات و ماشینآلات فشار قوی و متوسط بهطور مداوم در حال کارند. همین موضوع باعث میشود خطر برقگرفتگی در این صنایع بیش از سایر محیطها باشد. حفظ ایمنی کارکنان و جلوگیری از آسیب به تجهیزات گرانقیمت، مستلزم رعایت دقیق الزامات ایمنی الکتریکی است.
یکی از حیاتیترین اقدامات در این زمینه، استفاده از کفپوش عایق برق (Electrical Insulating Mat) است. این کفپوشها مانند یک سپر دیالکتریک، مانع عبور جریان برق از بدن فرد به زمین میشوند و از وقوع شوک الکتریکی جلوگیری میکنند. در این مقاله، به بررسی کاربردها، استانداردها و محلهای نصب کفپوشهای عایق برق در زیرساختهای الکتریکی صنایع مس میپردازیم.
محلهای کلیدی نصب فرش عایق برق در صنایع مس
• نواحی فشار ضعیف (LV)
این نواحی شامل اتاقهای ولتاژ ضعیف فلوتاسیون (Flotation, LV Room)، سنگشکن ها (Crusher)، بخش Tailing & DeWatering که در ولتاژ 0.4KV فعالیت دارند، نصب کفپوش عایق برق کلاس یک با ضخامت 3 میلیمتر برای محافظت از تکنسینها در برابر شوکهای ناگهانی توصیه می شود.
• اتاقهای فشار متوسط و قوی (MV و HV)
این بخشها شامل تابلوهای اصلی، اتاق های ولتاژ متوسط فلوتاسیون (Flotation, MV Room) ، سوئیچگیرها (Switchgear) و پستهای توزیع قدرت هستند. به دلیل وجود ولتاژهای تا ۳۶ کیلوولت، باید متناسب با ولتاژ کاری محیط از کفپوشهای کلاس 2، 3 یا 4 استفاده شود.
در اتاق های ولتاژ متوسط فلوتاسیون (Flotation, MV Room) با ولتاژ 20 کلیوولت، استفاده از کفپوش عایق برق کلاس سه با ضخامت 5 میلیمتر توصیه می شود. این کفپوشها در مقابل ترانسفورماتورها، تابلوهای اصلی و محل استقرار اپراتورها نصب میشوند تا حداکثر حفاظت الکتریکی فراهم گردد.
• مراکز کنترل موتور (MCC – Motor Control Centers)
در خطوط تولید مس، MCCها نقش حیاتی در کنترل موتورهای سنگشکن، پمپها و نوار نقالهها دارند. تراکم زیاد تجهیزات و احتمال بروز خطا در این نواحی، خطر برقگرفتگی را افزایش میدهد.
نصب کفپوشهای عایق کلاس ۰ یا ۱ در مقابل پانلهای MCC از اپراتورها هنگام تعمیر یا تست تجهیزات محافظت میکند. در مواردی که تجهیزات حساس الکترونیکی وجود دارد، کفپوش آنتیاستاتیک (ESD) برای جلوگیری از تخلیه الکترواستاتیکی و آسیب به مدارها توصیه میشود.

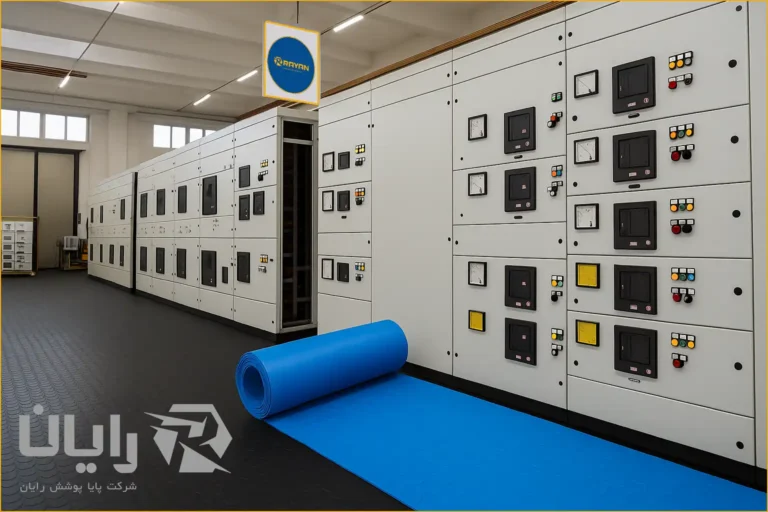

• اتاقهای کنترل و پانلهای فرمان
هرچند ولتاژ کاری در این بخشها نسبتاً پایین است، اما احتمال نشت جریان یا تماس ناگهانی با سیمهای برقدار وجود دارد. به همین دلیل استفاده از کف پوش ضد الکتریسیته ساکن یا عایق کلاس پایینتر برای ایمنی اپراتور و تجهیزات ضروری است. این نوع کفپوشها علاوه بر حفاظت جانی، از تجهیزات حساس کنترلی و ابزار دقیق در برابر آسیبهای ناشی از تخلیه استاتیکی نیز محافظت میکنند.
جمعبندی
بهکارگیری فرش عایق برق در صنایع مس، نهتنها یک الزام ایمنی بلکه بخشی از مدیریت ریسک در زیرساختهای الکتریکی است. انتخاب صحیح کلاس عایقی مطابق با استاندارد IEC 61111 و نصب اصولی آن در بخشهایی مانند: Flotation (LV Room)، Crusher، Tailing & DeWatering ،Flotation (MV Room) و MCC، از بروز خطرات برقگرفتگی جلوگیری کرده و دوام و ایمنی عملیات را افزایش میدهد. کفپوشهای عایق برق بهعنوان لایه دوم حفاظت الکتریکی، تضمینکننده سلامت پرسنل و پایداری سیستمهای حیاتی در صنعت مس هستند.
سوالات متداول درباره کفپوش عایق برق در صنایع مس
- چرا استفاده از کفپوش عایق برق در صنایع مس ضروری است؟
زیرا در صنایع مس، تجهیزات ولتاژ بالا و محیطهای مرطوب وجود دارد و کفپوش عایق برق مانع عبور جریان و بروز شوک الکتریکی میشود.
- استاندارد IEC 61111 چه نقشی در انتخاب کفپوش عایق دارد؟
این استاندارد، کفپوشها را بر اساس ولتاژ کاری، ضخامت و مقاومت دیالکتریک طبقهبندی میکند و مبنای انتخاب ایمنترین نوع کفپوش برای هر محیط است.
- در کدام بخشهای صنایع مس باید از کفپوش عایق برق استفاده شود؟
در مقابل تابلوهای برق، مراکز کنترل موتور (MCC)، اتاقهای LV, MV, HV و همچنین در (Flotation, MV Room) و (Flotation, LV Room)، سنگشکن ها (Crusher)، بخش Tailing & DeWatering، اتاقهای کنترل و پانلهای فرمان استفاده از این کفپوشها الزامی است.
- تفاوت فرش عایق برق با کفپوش آنتیاستاتیک چیست؟
کف پوش عایق برق برای جلوگیری از شوک الکتریکی طراحی شده، در حالیکه کفپوش آنتیاستاتیک از تخلیه الکترواستاتیکی (ESD) و آسیب به تجهیزات حساس جلوگیری میکند.
- چگونه میتوان کلاس مناسب کفپوش عایق برق را برای یک محیط صنعتی انتخاب کرد؟
کلاس کفپوش باید بر اساس ولتاژ کاری تجهیزات انتخاب شود؛ برای مثال، در محیطهای تا ۱۰۰۰ ولت کلاس ۰ یا ۱ و برای ولتاژهای تا ۳۶ کیلوولت کلاس ۳ یا ۴ مناسب است.
