مقدمه
صنایع پتروشیمی بهدلیل ماهیت عملیاتی پیچیده، وجود سیالات قابل اشتعال و استفاده گسترده از تجهیزات الکتریکی ولتاژ متوسط، یکی از پرریسکترین محیطهای صنعتی به شمار میآیند. در چنین شرایطی، اجرای لایههای مختلف حفاظت الکتریکی یک الزام اجتنابناپذیر است. کفپوش عایق برق استاندارد یکی از مهمترین ابزارهای پیشگیری از برق گرفتگی در این محیطهاست؛ زیرا با ایجاد یک سطح کاملاً ایزولهشده بین کارکنان و زمین، از خطر شوک الکتریکی بهطور مؤثر جلوگیری میکند.
براساس الزامات آییننامههای حفاظت و بهداشت کار، نصب کفپوش عایق برق در محل استقرار پرسنل نزدیک تابلو برق، کنترلکنندههای موتور و سایر تجهیزات برقدار الزامی است. اهمیت این موضوع در پتروشیمیها دوچندان میشود؛ چراکه وجود رطوبت، بخارات شیمیایی و جریان سیالات میتواند مقاومت الکتریکی بدن و زمین را کاهش داده و خطر برقگرفتگی را تشدید کند.
استانداردهای فنی و معیارهای انتخاب کلاس عایقی مناسب
بهمنظور اطمینان از عملکرد صحیح، انتخاب و خرید کفپوش عایق برق باید کاملاً مطابق با استاندارد اصلی این حوزه، یعنی IEC 61111 انجام شود. این استاندارد، کفپوشها را بر اساس مقاومت دیالکتریک و ولتاژ کاری به پنج کلاس ولتاژی تقسیم میکند.
• کفپوش مناسب برای تجهیزات ۶.۶ کیلوولت
در پتروشیمیها، ترانسفورماتورها و تابلوهای سوئیچگیر ۶.۶ کیلوولت بسیار رایج هستند. کلاس ۱ مطابق IEC 61111 تا ولتاژ ۷۵۰۰ ولت را پوشش میدهد. از آنجا که ولتاژ ۶.۶ کیلوولت بسیار به مرز کلاس ۱ نزدیک است.
به همین دلیل، توصیه ایمنی استفاده از کفپوش عایق برق کلاس یک است که ویژگیهای زیر را دارد:
- ولتاژ کاری: 7500 ولت
- ولتاژ پایداری (Proof Test Voltage): 10 کیلو ولت
- تست اثبات (Withstanding Test voltage): 20 کیلو ولت
- ضخامت معمول: حدود 3 میلیمتر
این انتخاب، در برابر نوسانات ولتاژ، شوکهای گذرا و استهلاک طبیعی کفپوش در محیطهای خورنده، ایمنی بیشتری ایجاد میکند.
کاربردهای تخصصی فرش عایق برق صنایع پتروشیمی

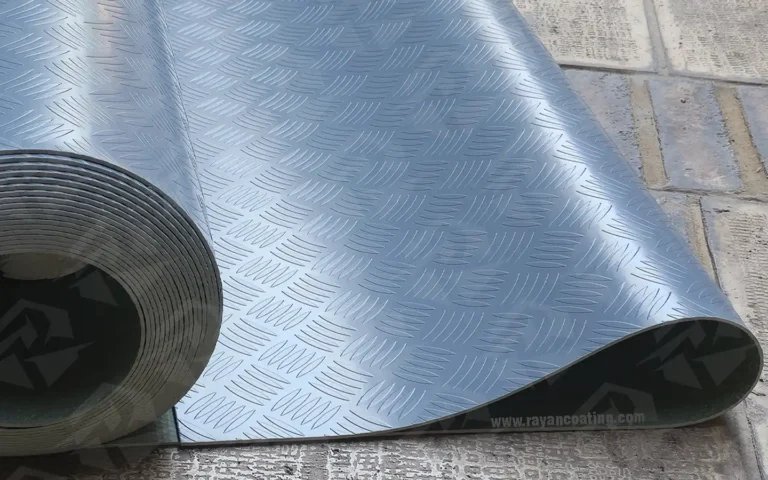

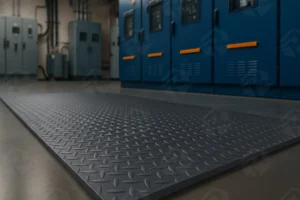

• اطراف ترانسفورماتورها و تابلوهای فشار متوسط (MV)
در اطراف تابلوهای سوئیچگیر، تابلوهای خازن و ترانسهای ۶.۶ کیلوولت، فرش عایق برق باید دارای ویژگیهای زیر باشد:
- مقاومت الکتریکی مطابق استاندارد IEC 61111
- مقاومت بالا در برابر روغن ترانسفورماتور، هیدروکربنها و مواد شیمیایی
- پایداری در برابر سایش و ضربه
- قابلیت حفظ عایقبودن در دورههای تعمیرات و بهرهبرداری
در صورت استفاده از کف پوشهای غیرمقاوم به روغن، خواص دیالکتریک بهسرعت کاهش مییابد و ایمنی به خطر میافتد.
• جلوی کولینگ تاورها (Cooling Towers)
کولینگ تاورها از مرطوبترین نقاط مجتمعهای پتروشیمی هستند. وجود رطوبت، بخار و مواد شیمیایی تصفیه آب باعث افزایش ولتاژ گامی و افزایش احتمال برقگرفتگی میشود.
بنابراین کفپوش این ناحیه باید:
- کاملاً ضدآب و رطوبتگریز باشد
- دارای سطح ضدلغزش (Anti-Slip) برای جلوگیری از لغزش باشد.
- نسبت به مواد شیمیایی تصفیه آب مقاوم باشد
- امکان ایجاد مسیر ایزوله کامل میان اپراتور و زمین را فراهم کند
در این مناطق، استفاده از کف پوشهای وینیل یا PVC بدون درز گزینه مناسب است.
• اتاقهای MCC و تجهیزات کنترل موتور
در اتاقهای MCC که ولتاژهای ۳۸۰ تا ۶۶۰ ولت رایج هستند، استفاده از:
- کفپوش عایق کلاس صفر یا فرش عایق برق کلاس ۱
- کفپوشهای PVC مقاوم به رطوبت
- کفپوشهایی با قابلیت نصب سریع
ضروری است. این کفپوشها از اپراتورها در برابر ولتاژ تماسی و نشتی جریان محافظت میکنند.
مهندسی مواد و مدیریت عمر مفید کفپوش
در محیطهای خورنده پتروشیمی، انتخاب جنس مناسب کف پوش اهمیت زیادی دارد. ویژگیهای موردنیاز شامل:
- فرمولاسیون لاستیکی بدون کربن بلک برای افزایش مقاومت دیالکتریک
- خاصیت خودخاموششوندگی در برابر شعله
- مقاومت شیمیایی در برابر اسیدها، قلیاها و روغنها
- مقاومت مکانیکی در برابر پارگی، سایش و ضربه
در ولتاژهای بسیار بالا یا محیطهای شدیداً خورنده، کفپوشهای اپوکسی با ساختار تزریقی گزینهای ایدهآل هستند.
اهمیت بازرسی دورهای
کفپوشها باید سالانه تحت آزمونهای زیر قرار گیرند:
- تست ولتاژ شاهد و ولتاژ شکست طبق IEC 61111
- تست مقاومت مکانیکی
- بررسی ظاهری برای تشخیص خراش، پارگی و ترک (مخصوص کفپوش عایق برق فشار ضعیف، کلاس صفر)
- بررسی مقاومت شیمیایی
این اقدامات باعث افزایش عمر محصول و کاهش ریسک برقگرفتگی میشود
نتیجهگیری
فرش عایق برق در صنایع پتروشیمی تنها یک ابزار حفاظتی نیست؛ بلکه یک ضرورت کلیدی برای مدیریت ریسک و تداوم ایمنی عملیاتی است. با توجه به حضور همزمان ولتاژهای متوسط، رطوبت بالا و مواد خورنده، انتخاب صحیح کلاس عایقی، مطابق استاندارد IEC 61111، اهمیت بسیار زیادی دارد.
در تأسیسات 6.6 کیلو ولت، خرید کفپوش عایق برق 7500 ولت گزینه مناسب برای ایجاد ایمنی و پایداری است. همچنین انتخاب کفپوش باید کاملاً متناسب با میزان ولتاژ کاری، شرایط محیطی سایت، نوع سیالات، میزان رطوبت و جانمایی تجهیزات انجام شود.
سوالات متداول در مورد خرید کفپوش عایق برق در واحدهای پتروشیمی
- چرا در پتروشیمیها برای ولتاژ ۶.۶ کیلوولت از کفپوش کلاس یک استفاده میشود؟
در واحدهای پتروشیمی، استفاده از ترانسفورماتورها و تابلوهای سوئیچگیر با سطح ولتاژ ۶.۶ کیلوولت بخش جداییناپذیر شبکه برق است. بر اساس استاندارد IEC 61111، کفپوش عایق کلاس ۱ توان تحمل ولتاژ تا حدود ۷۵۰۰ ولت را داشته و برای چنین محیطهایی گزینهای مطمئن بهحساب میآید.
- آیا کفپوش عایق در مجاورت روغن ترانسفورماتور قابل استفاده است؟
بله، به شرط اینکه کفپوش دارای مقاومت شیمیایی و ضدروغن باشد؛ انواع معمولی در تماس با روغن کیفیت عایق خود را از دست میدهند.
- بهترین کفپوش برای جلوی کولینگ تاورها چیست؟
کفپوش PVC یا وینیل ضدآب با سطح ضدلغزش (Anti-Slip) مناسبترین گزینه برای مقابله با رطوبت و مواد شیمیایی این منطقه است.
- آیا نصب کفپوش عایق در اتاقهای MCC ضروری است؟
بله، برای محافظت اپراتورها در برابر ولتاژ تماسی و افزایش ایمنی عملکرد تجهیزات، نصب کفپوش کلاس ۰ یا ۱ الزامی است.
- دوره مناسب برای بازرسی کفپوشهای عایق چقدر است؟
بهطور معمول هر ۱۲ ماه، شامل آزمون عایقی، بررسی ظاهری (برای فرش عایق برق کلاس صفر) و تست مقاومت مکانیکی؛ در محیطهای مرطوب ممکن است دوره کوتاهتر باشد.
